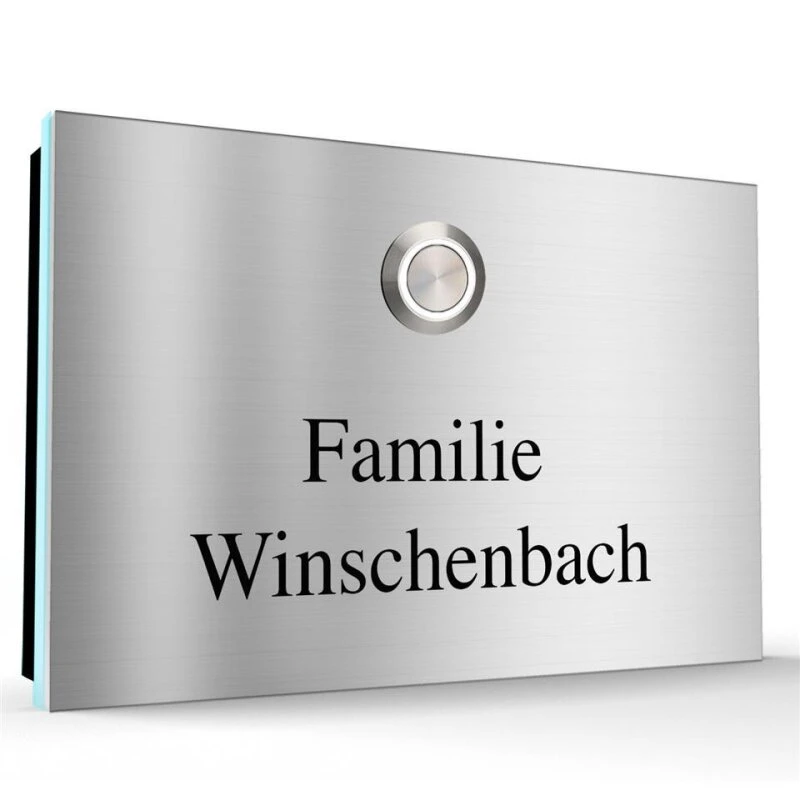

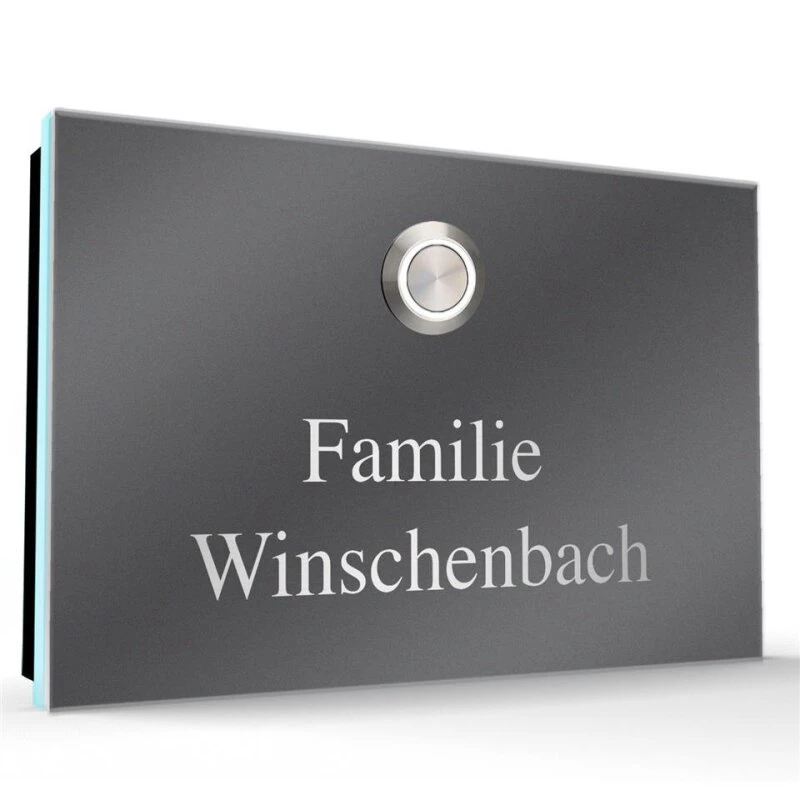

Äußerst flache Design Aufputz Türklingel Edelstahl – Model Winchi

Kein nach hinten herausstehender Taster
Diese Klingel kann problemlos auf jeder Hauswand montiert werden

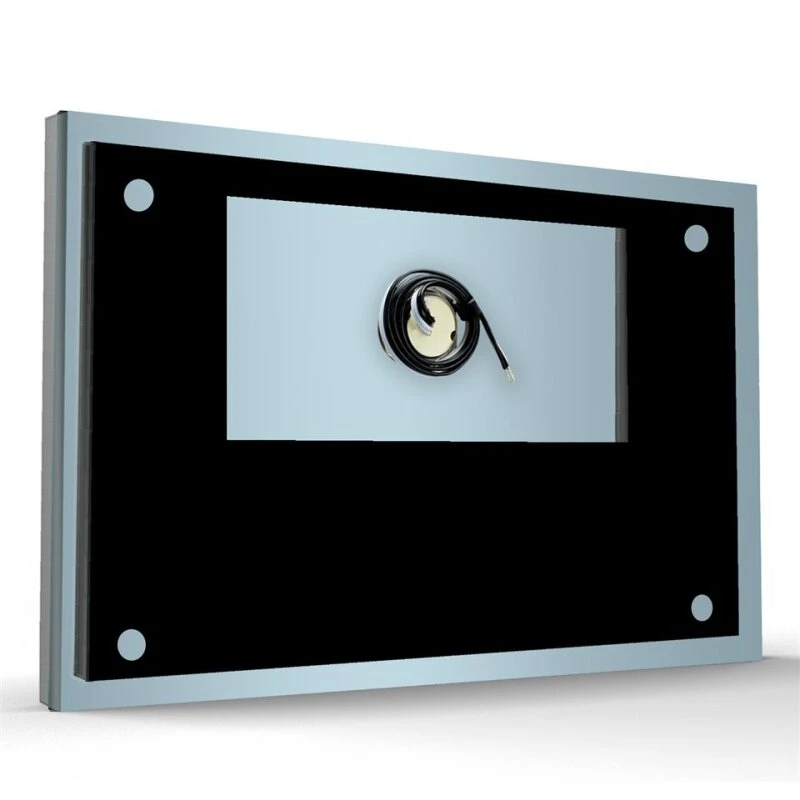

Die Stärke des Aufputzgehäuse beträgt lediglich 8mm (Farbe matt schwarz)
Die Aufputzgehäuse einfach mit den 4 mitgelieferten Schrauben auf Ihrer Hauswand anschrauben
Hierauf wird in einem spezial Befestigungsverfahren die Edelstahlplatte (hinterlegt mit einer 4mm starken Acrylglasscheibe in glasklar) montiert
Dieses ergibt eine von vorne unsichtbare Befestigung
Die Beschriftung der Edelstahlplatte erfolgt im DOUBLE-X Co2 Laserbeschriftung für lange Haltbarkeit frei nach Ihren Wünschen

Edelstahl Klingeltaster

Vandalismus geschützter LED Taster mit wählbarer LED Ringbeleuchtung
Stromanschluss für die LED Beleuchtung: 6 – 24 Volt/Gleich- oder Wechselstrom
Schaltleistung des Edelstahl-Taster max: 250 V/0,5 A
2-Draht Anschlusstechnik möglich bei Verwendung von elektromechanischen Gongs mit Trafobetrieb
Einfacher Anschluss des Taster durch 4 vorkonfektionierte Drahtanschlüsse
Schutzklasse: IP67

Maße:

Edelstahlplatte (BxH): 130 x 100 x 2 mm
Acrylglasplatte (BxH): 130 x 100 x 4 mm
Aufputzgehäuse (BxH): 124 x 94 x 8 mm
Bohrlochabstand (B): 102 mm
Bohrlochabstand (H): 72 mm

Lieferumfang:

1 x Aufputzgehäuse
1 x Edelstahl Klingelplatte wie konfiguriert
4 x Schrauben und passende Dübel
Anschlussanleitung
Montageanleitung
